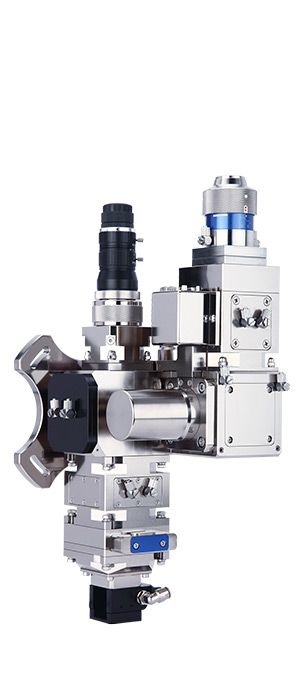

激光焊接頭在電機定子鐵芯焊接中的應用
激光焊接頭在電機定子鐵心焊接過程中的應用是萬順興上激光焊接的典型案例。采用1000W連續激光和三軸伺服控制，可根據需要加工或定制直徑為200mm的電子定子。

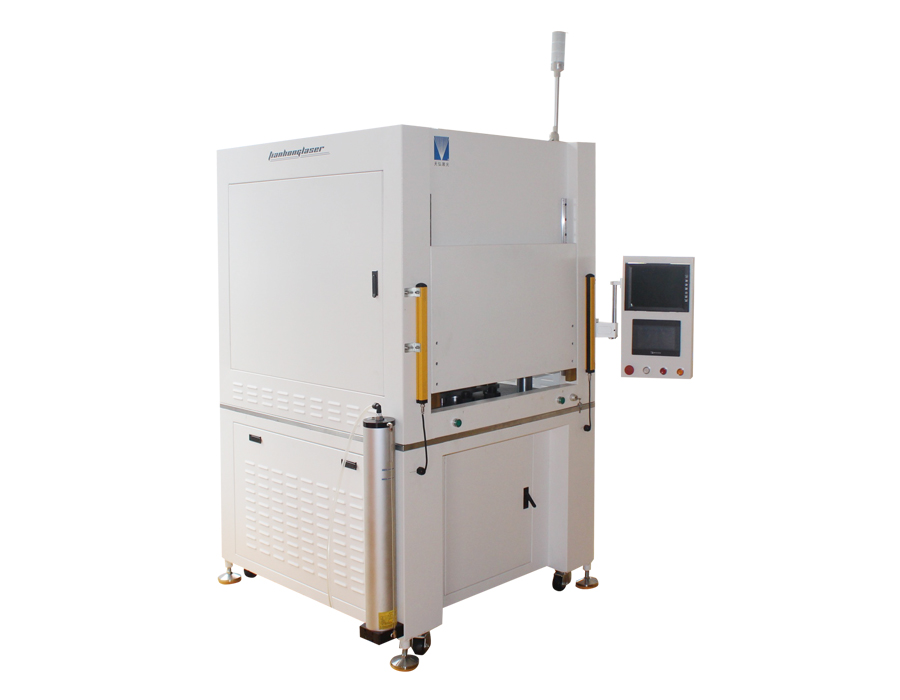

電機定子自動激光焊機3軸伺服控制，大功率旋轉電機;采用IPG，通快等進口優質連續光纖激光器。電機鐵芯的直徑可加工至200mm或根據需要定制。 CCD監控系統實現快速的教學編程;焊接頭焊接深寬比高，速度快。
與焊接電機定子鐵芯的其他焊接工藝相比，激光焊接頭有哪些優勢？
1. 電機定子和轉子沖壓電機定子鐵芯采用鉚接，彎曲，粘接，焊接等加工工藝制造。焊接部件質量高，成本低，適用范圍廣。焊件使用硅鋼片作為定子芯的原材料。在切割，沖壓和其他加工技術之后，將疊片緊固和層壓，并將多個焊縫縱向焊接在疊片定子的外壁上一定距離，以便每個硅鋼片的表面層被焊接彼此相互形成整體定子。
在電機定子激光焊接頭的發展過程中，先后采用電極電弧焊，CO2氣體保護焊，氬弧焊和激光焊接頭。從焊接可制造性的角度來看，后兩種焊接方法是理想的，而前兩種焊接方法明顯存在成形不良和飛濺大的缺點。
具有良好可焊性的冷軋或熱軋硅鋼板通常用于電機定子疊片材料。如果使用激光焊接頭，與氬弧焊相比，不僅提高了生產率，而且改善了生產環境的衛生和安全條件。在氬弧焊過程中，可以消除強光弧和臭氧等有害氧化物對人體的危害。另外，計算機可用于控制兩臺機器或四臺機器或一臺機器輸出多個磁頭的激光頭光束，激光頭光束分別圍繞定子的外圓周壁排列，使定子緊固具有所需數量的焊縫，焊機可以操作一次或兩次，不僅大大減少了變形量，而且節省了加工時間。
2. 電機轉子軸與轉子軸壓環的焊接電機轉子軸與壓力環前的環焊縫一般采用CO2氣體保護焊或氬弧焊。激光焊接頭焊接產生大的變形和大的熱影響區域。焊接產生的熱量也會影響組裝好的電機主體中的磁鋼。該激光焊接頭焊接的方法具有能量集中，密度高，加熱效率高，速度快的優點，因此基體金屬的變形小，非熔化區域的金屬受熱影響較小。
3. 電機轉子軸與離合器焊接電機轉子軸與離合器焊接時焊縫熔深超過4 mm如果采用CO2氣體保護焊或氬弧焊，雖然穿透能滿足要求，但變形難以控制。大功率線填充激光焊接頭焊接方法可以降低工件槽加工和裝配的精度要求，提高焊縫成形質量。另外，焊接區域的微觀結構和性能可以通過調整填充焊絲的成分來控制。
4. 電機鋁合金外殼的密封焊接鉚釘或螺栓通常用于連接電機鋁合金外殼和機體，因此需要在電機外殼和機體之間添加墊片以發揮密封作用。隨著墊圈的老化和損壞，這種密封效果會減弱，這將影響電機的整體性能。如果采用無縫焊接代替鉚接或螺栓連接，不僅可以減輕機身重量，縮短生產周期，還可以獲得良好的密封性能。與其他材料相比，鋁合金焊接性差，通常采用氬弧焊或激光焊接頭焊接。
